Tugas Akhir II Modul I
2. Alat dan Bahan [Kembali]
1. Module D'Lorenzo
2. Jumper
3. Rangkaian [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]
Pada rangkaian ini kita membuat sebuah monostabil multivibrator dimana apabila diberi triger akan berubah outputnya untuk beberapa saat yang dapat di perlama dengan mengubah rangkaian RC ekternal . Multivibrator adalah rangkaian elektronika yang menghasilkan sinyal kotak.salah satu jenis dari multivibrator yaitu monovibrator monostabil yang mana merupakan rangkaian multivibrator yang memiliki satu keadaan stabil.
Pin A dan B berfungsi sebagai pin input .pin A merupakan aktif low yang mana aktif ketika berlogika 0 dan pin B merupakan aktif high yang mana aktif ketika berlogika 1. pin Q adalah pin ouput dan pin Q' merupakan pin output dan hasilnya kebalikan dari pin Q.
5. Video Rangkaian [Kembali]
6. Analisa [Kembali]
1. Analisa Pengaruh perubahan nilai kapasitor & resistor terhadap lama nyala LED
Jawab:
Semakin besar nilai dari kapasitor dan resistor maka akan semakin lama LED menyala sebaliknya semakin kecil nilai kapasitor atau resistor maka akan semakin cepat LED menyala.
2. Analisa &bandingkan hasil jurnal yang didapatkan dipraktikum dengan hasil jurnal perhitungan & carilah persentase error
Jawab:
Hasil jurnal yang didapatkan & yang diperhitungkan memiliki perbedaan nilai yang sangat signifikan hal ini terjadi karena terdapat kesalahan dalam memberhentikan stopwatch yang membuat perubahan nilai.

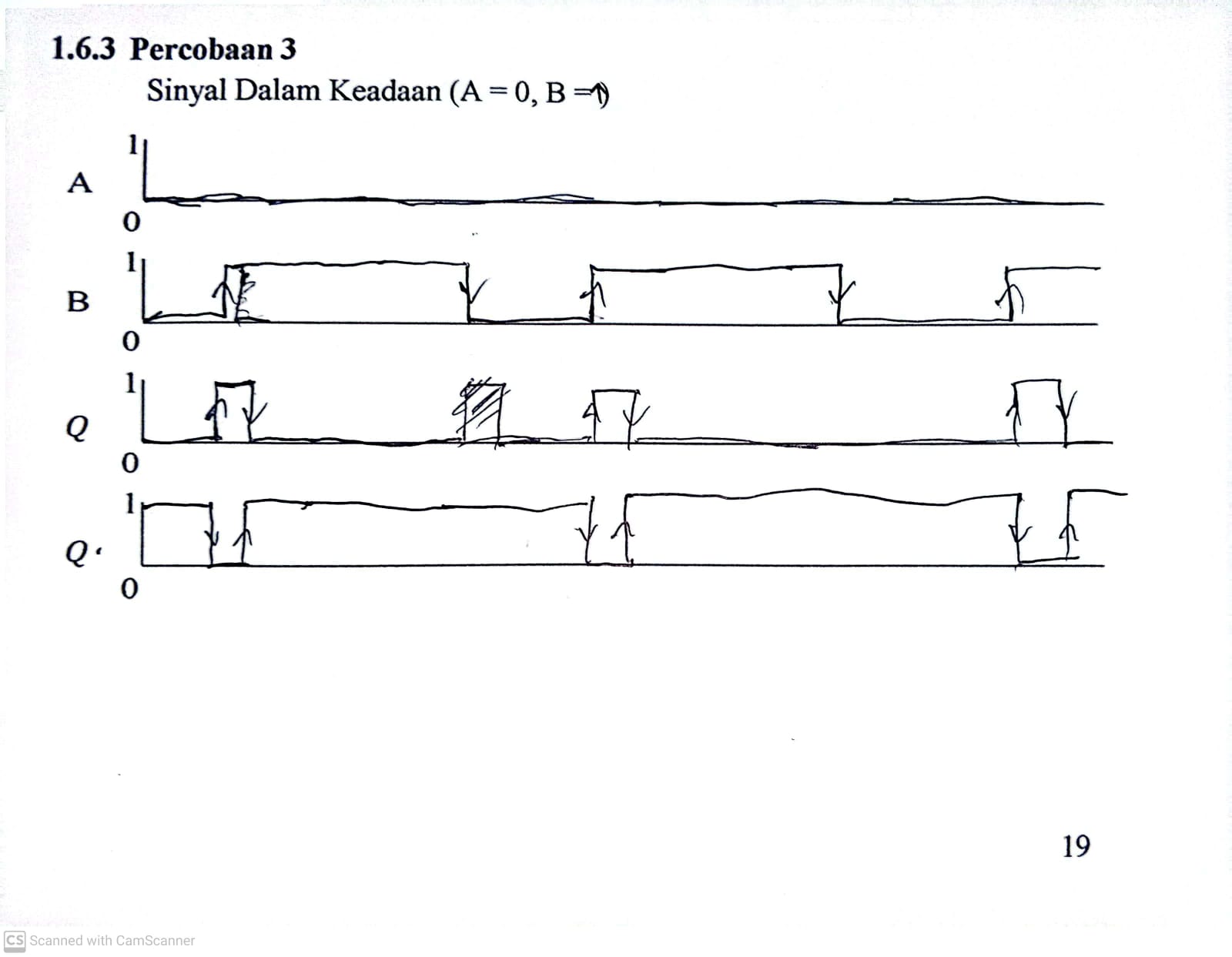

3. Analisa jenis multivibrator dan kenapa saat A="0" di triger risetime sedangkan saat B="1" ditrigger fall time
Jawab:
Dari hasil percobaan dapat diketahui bahwa multivibrator yang digunakan berjenis monostabil karena output menyala pada rentang waktu sebentar ketika diberi terigger. Alasan kenapa saat A="0" di triger risetime sedangkan saat B="1" ditrigger fall time adalah karena pada input A berjenis aktif rentah / aktif low. oleh karena itu kedua kondisi itu akan sama saja.
7. Link Download [Kembali]
᭒ Gambar Rangkaian↠ klik disini
᭒ Video Percobaan↠ klik disini
᭒ Datasheet 74HC86 (XOR)↠ klik disini
᭒ Datasheet SN74HC266 (XNOR)↠ klik disini
᭒ Datasheet CDx4HC02 (NOR)↠ klik disini
᭒ Datasheet 74HC00 (NAND)↠ klik disini
᭒ Datasheet 74HC32 (OR)↠ klik disini
᭒ Datasheet 74HC14 (NOT)↠ klik disini
᭒ Datasheet 74HC08 (AND)↠ klik disini
