Tugas Akhir II Modul III

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

Laporan Akhir

Percobaan 1 Modul 3

1. Jurnal  [Kembali]

2. Alat dan Bahan  [Kembali]

1. Module D'Lorenzo

2. Jumper

3. Rangkaian  [Kembali]

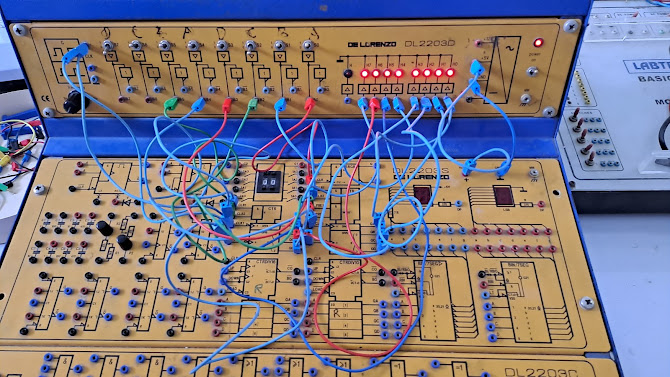

Gambar 1a. Rangkaian 2a

Gambar 1b. Rangkaian 2b

4. Prinsip Kerja Rangkaian  [Kembali]

    Kita mencoba memahami Perbedaan dari asinkronus counter dan sinkronus counter dimana pada percobaan didapatkan ketika asinkronus output yang dihasilkan berjalan sesuai urutan sedangkan, sinkronus outputnya tidak berjalan sesuai dengan urutan mereka akan lonkap terus menerus karena IC tersebut membaca sinyal pulsa esecara bersamaan oleh karena itu outputnya tidak beraturan.

5. Video Rangkaian  [Kembali]

6. Analisa  [Kembali]

1. Analisalah output yang dihasilkan masing masing IC, baik itu IC 74LS290 maupun IC 7493. Apakah output yangdihasilkan sama? kalau iya jelaskan kenapa bisa sama dan jika tidak mengapa bisa?

Jawab:

output yang dihasilkan oleh masing masing IC memilki perbedaan hal ini karena jumlah maksimum sinyal pulsa yang dihitung oleh masing masing IC berbeda pada IC 74LS290 nilai maksimum yang dapat dihitung dari 0 hingga 9 sedangkan IC 7493 nilai maksimum yang dapat dihitung dari 0 hingga 15 jumlah dari maksimum yang dapat dihitung dapat dilihat dari datasheet.

2. Tuliskan Pin - pin yang ada pada IC 7493 beserta fungsinya!

jawab:

Pin QA - QD adalah output dari IC tersebut.

Pin CKA adalah pin clock

Pin CKB adalah pin clock

pin R0(1) & R0(2) adalah pin clear atau reset.

3. Pada percobaan 2a dan 2b, terdapat perbedaan pada clocknya, pada percobaan 2a, clock A dan clock B dihubungkan ke sumber clock. Sedangkan pada percobaan 2b, clock A nya dihubungkan ke sumber clock, sedangkan clock B dihubungkan ke outputnya (H0 dan H4). apakah hasil yang didapatkan itu sama? jika iya, kenapa bisa sama dan jika tidak kenapa bisa berbeda, dan dimana letak perbedaanya!

Jawab:

Outptu dari percobaan 2a dan 2 b memiliki perbedaan yang terletak di urutan yang ada pada outputnya dimana pada percobaan 2a outputnya tidak berurutan 0, 3, 4, 7, 8, 11, 12, 15 sedangkan pada percobaaan 2b outputnya berurutan 0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15. Hal ini terjadi karena jumlah pulsa yang dihitung oleh IC berbeda ketika percobaan 2b IC menghitung terus menerus sedangkan 2a IC menghitungnya lonkap karena terdapat lebih dari 1 pulsa yang masuk secara bersamaan.

7. Link Download  [Kembali]

᭒ HTML↠ klik disini
᭒ Gambar Rangkaian↠ klik disini
᭒ Video Percobaan↠ klik disini
᭒ Datasheet 7474 (D flip flop)↠ klik disini
᭒ Datasheet 74LS112 (J-K flip flop)↠ klik disini
